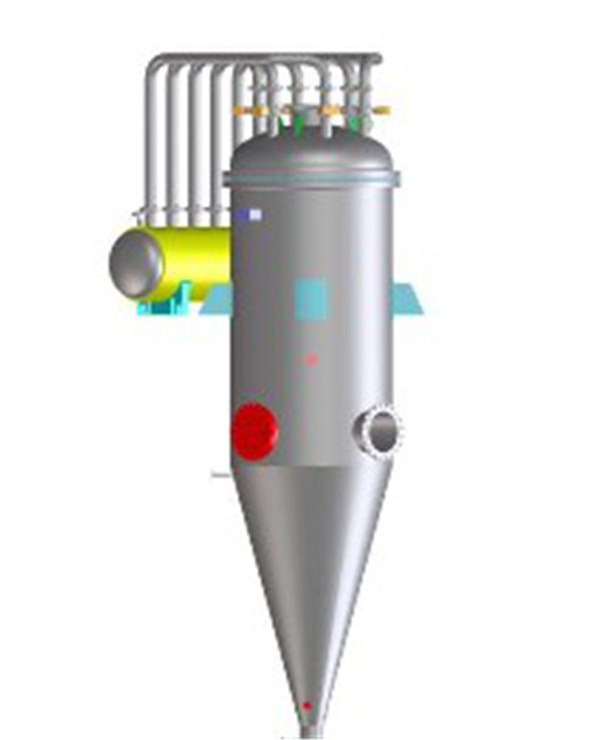

JD-QG气体过滤系统
浏览:14224 发布日期:2020/10/29 16:10:11



结构原理:

    气体过滤系统主要用于回收微小的固体颗粒(大于等于1微米),也保护了后面的气体输送设备的正常运转,同时保证了整个工艺流程的顺利进行。

    气体过滤系统分为罐体、滤芯、脉冲反吹装置、排灰装置灰斗、管道与阀门及平台走梯等部分组成。过滤粉尘的核心元件采用圆筒式滤芯,外滤式,正压运行,滤器进风口在下,出风口在上。

    过滤系统为在线脉冲清灰式,在运行中,其过滤和清灰几乎同时进行的。含粉尘气体从滤芯外进入滤芯,从而将粉尘收集在滤芯的外侧,脉冲清灰由脉冲清灰控制仪自动开启脉冲电磁阀喷出反向气流,清除滤芯外侧的粉尘,实现工艺过滤的顺利进行。

1、本滤器的核心元件为不锈钢纤维烧结材料,可靠安全性高。

2、本滤器采用直角型防爆脉冲电磁阀,其进出口之间的夹角为90度,它适用于储气筒与除尘喷吹管的安装连接,气流畅通,能提供符合要求的清灰脉冲。另因工艺气体为易燃易爆气体,该种型号电磁阀的电磁线圈为防爆性,完全符合防爆安全要求。

3、由于在线脉冲清灰,因此可保证流程的不间断作业。

a)滤芯的布置间隔均匀,滤芯外开放空间的面积大,均匀较大的开放空间会使上升的流速均匀,而且小,减少了已被清除下落的粉尘重新被上升的含尘气流携带回滤芯上,并尽可能使清除下的粉尘落入灰斗排出。

b)反吹进气管线和反吹喷嘴焊于管板以上的筒体上,这样就解决了反吹进气管线和反吹喷嘴焊于顶盖时,喷嘴的位置很难对准,也无法调节的难题。

c)  灰斗有较大的高度和容积,滤管下端与储灰斗有足够的距离,这些设计保证了储灰斗的粉尘不会重新扬起,从而降低了过滤阻力。

d)  除尘效率:,除尘效率可达99.8%。

应用范围:

•天然气过滤

•催化剂的制造和回收

•烟尘的净化

•聚丙稀粉和聚乙稀粉的过滤

•飞灰

•碳黑

•氧化铁颜料

•药剂粉尘等
